目 录
第一部分 监测仪配置选型
第二部分 监测仪安装与调试
第三部分 数据传输
第四部分 售前、售后服务
编制说明
应用于锅炉过程水的水质在线监测系统（以下简称水质在线监测系统）主要由以下三部分构成：
1. 监测仪配置选型
2. 监测仪安装运行
3. 数据传输
为了方便说明及向用户明确各个主要环节的技术要求，基于上述三部分内容，我们最终在提交给您的技术方案中将细述为下述五部分：
第一部分 监测仪配置选型
第二部分 仪器安装与调试
第三部分 数据传输
第四部分 售前、售后服务
依照现场实际情况，水自动监测系统具有良好的检测技术性能，能很好完成锅炉水质指标自动监测要求。根据行业对锅炉水质的标准要求，实时自动检测，准确采集数据，及时传递到锅炉主控中心，设定测控主机的控制信号，使测控主机合理控制加水、加药和排污。通过本系统可以解决人工取样化验误差偏大的问题。实现自动检测水质，合理优化排污，提高燃料利用率，节能降耗，减少环境污染，延长锅炉使用年限。
对文件中要求的相关水质参数（pH、硅酸盐、钠离子、温度、流量等）进行监测，以达到相关管理及监管部门对现场处理水质的实时监控和管理。
监测仪配置选型

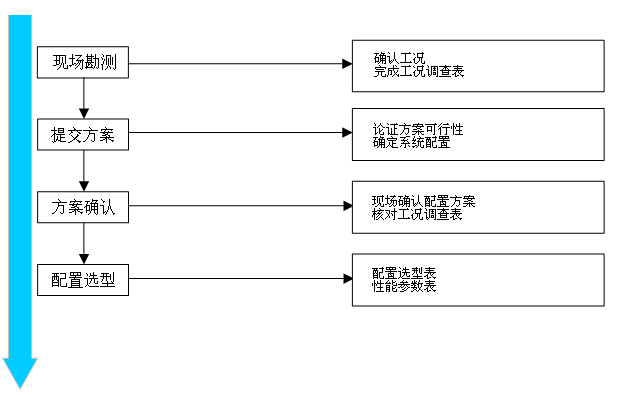

1.监测仪配置选型流程
2.监测仪、设备选型清单
根据用户的实际需求和现场考察的结果，特对水质在线监测系统进行如下配置选型：
| 监测仪名称 | 型号/规格 | 生产厂家 |
| 钙离子在线分析仪 | Ca-8000 | 杭州慕迪科技有限公司 |
| 镁离子在线分析仪 | Mg-8000 | 杭州慕迪科技有限公司 |
| 水中硅在线分析仪 | Si-8000 | 杭州慕迪科技有限公司 |
| 水中钠在线分析仪 | Na-8000 | 杭州慕迪科技有限公司 |
| 水质在线监测数据软件 | 慕迪科技环保信息化平台V1.0 | 杭州慕迪科技有限公司 |
| 采、配水单元 | SAM-2000 | 杭州慕迪科技有限公司 |
| 在线pH计 | pH861带温度 | 杭州慕迪科技有限公司 |
| 自动采样器 | MD-80 | 杭州慕迪科技有限公司 |
3.监测仪、设备功能简介、性能参数及标准规范
3.1钙离子在线分析仪 Ca-8000
| 测量方法： | 紫外消解，特性显色法测定，能准确测量地表水、地下水和工业废水中钙离子的总量 |
| 测量范围： | （1—500/1000）mg/L |
| 测量准确度： |
准确度: <15%，远优于一般监测仪，这是因为采用了我公司独有的校正技术，通过该算法可实现取样量的高准确性。 重复性: <3%，高重复性是因为采用了独特的光学定量算法。 |
| 零点漂移 | ± 0.05mg/L |
| 量程漂移 | ± 10% |
| MTBF（无故障运行时间） | ≥720 h/次 |
| 实际水样比对误差值 | ±10% |
| 测量方式： | 可实现多种选择，定时测量可实现每天在任何用户想监测的时间来启动仪器进行测量；等时测量可实现每天固定时间间隔每几个小时自动启动仪器进行测量；连续测量可实现自动一个接一个的样品测量，可用于产品验收和相关技术认证；手动测量可实现用户现场随时启动测量，可用于现场实验比对和设备安装调试。 |
| 测量耗时： | 15—60min可任意设定，最短15min，消解时间可任意设定，目的是保证任何水样都能反应完全，通过测量时间的设定保证了任何水样通过该仪器测量都能准确获得检测结果。 |
| 紫外消解方式： | 采用独有的紫外消解技术，该技术已申报国家专利，通过该技术可大大缩短测量时间，使单次测量耗时大大优于国内外现有产品，同时该技术目前在国产同类产品中为独有技术。 |
| 消解时间： | 5—60min，可任意设定，仪器会自动判断样品消解所需的时间，从而实现了兼顾缩短测量时间和提高测量准确度这两大优势，这是比国内外同类产品优秀的根本原因。 |
| 校正方式： | 自动定时校正或手动校正，其中校正用标准溶液可按用户水样实际钙含量范围按就近原则进行配置和设定，因为用户要监测的水样一般都局限在一定的范围内，通过就近原则配制与用户实际水样钙含量接近的标准溶液来校正仪器可大大调高测量的准确度，该技术同样为国内首创，也是比国内同类产品优秀的一个根本原因。 |
| 试剂消耗： | 每次测量每种试剂仅消耗1mL，测量完后试剂被排放到一个大容量的回收容器中，整体试剂更换时间大大延长。 |
| 仪器内部取样： | 采用注射泵，注射泵与蠕动泵相比特点是寿命长，不存在像泵管等这样的易老化部件，注射泵使用寿命可伴随仪器终生，每一年只须更换一次注射器就可以了。 |
| 仪器外部取样： | 分别提供潜水泵和自吸泵两种方式，一般潜水泵方式用于水样点与地面落差过大（通常超过2米）的情况，自吸泵用于水样点与地面落差少于2米的情况。 |
| 维护周期： | 如果每天测量24个样，则每3个月更换一次试剂，其他情况可依次类推，试剂消耗成本为每年不超过3000元；根据实际水样情况每三个月清洗一次外部取样泵的过滤网；每六个月清洗一次定量管或选择更换一次定量管；根据实际水样每一年更换一次预处理装置中的过滤模块，成本不超过2000元。以上维护所需更换部件至少一年内均为免费更换。 |
| 预处理装置： | 多台产品可同时共用一个预处理装置，预处理装置在每次测量完毕后会自动进行冲洗维护，同时预处理装置单独具有控制箱，可单独人工进行清洗维护。 |
| 二次污染： | 所用化学试剂均回收，不存在对外直接排放。 |
| 数据传输： | 提供4—20 mA、RS232、RS485、GPRS等多种数据传输接口，其实通过该方式实际上就相当于该产品已经集成了数据采集仪，通过该仪器可将测量结果直接传送到环保局；其中GPRS传输方式需单独收费，提供4—20 mA接口是为了方便与用户其他设备连接，国内产品一般不能提供该接口；提供RS485是为了方便远程传输数据到用户监控中心或利用我公司环保信息化监控平台软件进行网络化管理和远程控制仪器。 |
| 环境温度： | +5°C到+40°C，要求用户在仪器安装点保持水样不会结冰，在室外工程安装上需要考虑进行水管保温以防止冬天结冰堵塞水管。 |
| 机械尺寸： | 550 mm x 810 mm x 390 mm，安装时可与预处理装置上下叠放于地面或单独悬挂于墙壁上。 |
| 重量： | 约35 kg |
| 电源： | (220±20) VAC /(50±0.5) Hz |
| 功耗： | 约100 W |
3.2 镁离子在线分析仪 Mg-8000
| 测量方法： | 紫外消解，特性显色法测定，能准确测量地表水、地下水和工业废水中镁离子的总量 |
| 测量范围： | （1—500/1000）mg/L |
| 测量准确度： |
准确度: <15%，远优于一般监测仪，这是因为采用了我公司独有的校正技术，通过该算法可实现取样量的高准确性。 重复性: <3%，高重复性是因为采用了独特的光学定量算法。 |
| 零点漂移 | ± 0.05mg/L |
| 量程漂移 | ± 10% |
| MTBF（无故障运行时间） | ≥720 h/次 |
| 实际水样比对误差值 | ±10% |
| 测量方式： | 可实现多种选择，定时测量可实现每天在任何用户想监测的时间来启动仪器进行测量；等时测量可实现每天固定时间间隔每几个小时自动启动仪器进行测量；连续测量可实现自动一个接一个的样品测量，可用于产品验收和相关技术认证；手动测量可实现用户现场随时启动测量，可用于现场实验比对和设备安装调试。 |
| 测量耗时： | 15—60min可任意设定，最短15min，消解时间可任意设定，目的是保证任何水样都能反应完全，通过测量时间的设定保证了任何水样通过该仪器测量都能准确获得检测结果。 |
| 紫外消解方式： | 采用独有的紫外消解技术，该技术已申报国家专利，通过该技术可大大缩短测量时间，使单次测量耗时大大优于国内外现有产品，同时该技术目前在国产同类产品中为独有技术。 |
| 消解时间： | 5—60min，可任意设定，仪器会自动判断样品消解所需的时间，从而实现了兼顾缩短测量时间和提高测量准确度这两大优势，这是比国内外同类产品优秀的根本原因。 |
| 校正方式： | 自动定时校正或手动校正，其中校正用标准溶液可按用户水样实际镁含量范围按就近原则进行配置和设定，因为用户要监测的水样一般都局限在一定的范围内，通过就近原则配制与用户实际水样镁含量接近的标准溶液来校正仪器可大大调高测量的准确度，该技术同样为国内首创，也是比国内同类产品优秀的一个根本原因。 |
| 试剂消耗： | 每次测量每种试剂仅消耗1mL，测量完后试剂被排放到一个大容量的回收容器中，整体试剂更换时间大大延长。 |
| 仪器内部取样： | 采用注射泵，注射泵与蠕动泵相比特点是寿命长，不存在像泵管等这样的易老化部件，注射泵使用寿命可伴随仪器终生，每一年只须更换一次注射器就可以了。 |
| 仪器外部取样： | 分别提供潜水泵和自吸泵两种方式，一般潜水泵方式用于水样点与地面落差过大（通常超过2米）的情况，自吸泵用于水样点与地面落差少于2米的情况。 |
| 维护周期： | 如果每天测量24个样，则每3个月更换一次试剂，其他情况可依次类推，试剂消耗成本为每年不超过3000元；根据实际水样情况每三个月清洗一次外部取样泵的过滤网；每六个月清洗一次定量管或选择更换一次定量管；根据实际水样每一年更换一次预处理装置中的过滤模块，成本不超过2000元。以上维护所需更换部件至少一年内均为免费更换。 |
| 预处理装置： | 多台产品可同时共用一个预处理装置，预处理装置在每次测量完毕后会自动进行冲洗维护，同时预处理装置单独具有控制箱，可单独人工进行清洗维护。 |
| 二次污染： | 所用化学试剂均回收，不存在对外直接排放。 |
| 数据传输： | 提供4—20 mA、RS232、RS485、GPRS等多种数据传输接口，其实通过该方式实际上就相当于该产品已经集成了数据采集仪，通过该仪器可将测量结果直接传送到环保局；其中GPRS传输方式需单独收费，提供4—20 mA接口是为了方便与用户其他设备连接，国内产品一般不能提供该接口；提供RS485是为了方便远程传输数据到用户监控中心或利用我公司环保信息化监控平台软件进行网络化管理和远程控制仪器。 |
| 环境温度： | +5°C到+40°C，要求用户在仪器安装点保持水样不会结冰，在室外工程安装上需要考虑进行水管保温以防止冬天结冰堵塞水管。 |
| 机械尺寸： | 550 mm x 810 mm x 390 mm，安装时可与预处理装置上下叠放于地面或单独悬挂于墙壁上。 |
| 重量： | 约35 kg |
| 电源： | (220±20) VAC /(50±0.5) Hz |
| 功耗： | 约100 W |
3.3 水中硅在线分析仪 Si-8000
| 测量范围 | 0-20ppm，以SiO2计 |
| 检出限 | 小于0.5ppm |
| 精确度 | ±0.5ppm或读数的±1.0%，取大者 |
| 响应时间 | 8.8分钟，当样品温度是30-50℃；15分钟，当样品温度是5-40℃ |
| 环境温度 | 10-45℃（一般室内安装） |
| 样品流量 | 100-300ml/min |
| 模拟输出 | 几种模拟输出可选：0-0.01V，0-0.1V，0-1V或4-20mA，量程可设置 |
| 电源要求 | 230VAC,50Hz |
| 报警信号 | 2个样品浓度报警，1个分析仪系统警告和1个分析仪系统停机报警 |
3.4 水中钠在线分析仪 Na-8000
| 测量范围 | 0-2000ppb |
| 检出限 | 小于1.0ppb |
| 精确度 | ±1.0ppb或读数的±5.0%，取大者 |
| 响应时间 | 15分钟 |
| 水样通道 | 1—4路可选 |
| 环境温度 | 10-45℃（一般室内安装） |
| 样品流量 | 100-300ml/min |
| 数据传输 | 多路4-20mA，量程可设，或采用RS232串口 |
| 电源要求 | 230VAC,50Hz |
| 机械尺寸 | 700mm X 500mm X 310mm |
| 净重 | 30kg |
| 安装方式 | 可壁挂，可嵌入系统机柜，也可独立落地式安装 |
3.5 pH861在线pH计
测定原理：玻璃电极法。 温度测量：铂电阻测量法
pH测定范围 ：0～14.0
温度测量范围 ：0~100℃，精度0.1℃。
pH测定重现性 ：± 0.1pH 以内
pH测定漂移： ± 0.1pH 以内
MTBF： ≥720 h/次
pH测定实际水样比对试验80%绝对误差值 ：± 0.5pH 以内
安装方式： 插入式
3.6 UFM-702超声波管道流量计
1）方法原理
与管道连接，根据超声波原理测得流速。
2）性能要求
工作电压和频率：单相（220±20）V，频率（50±0.5）Hz；
传感器：
测量范围：0.3-12m；
工作压力：0-0.6Mpa；
工作温度：0－120℃。
变送器
环境温度：-10-50℃；
现场数字显示瞬时流量和累计流量；
累积流量输出, 累积流量范围：99999999m3；
测量精度：<1%；
重复性：<0.5%。
监测仪安装与调试
1、监测仪安装与调试
2.监测仪安装于调试
2.1监测仪安装

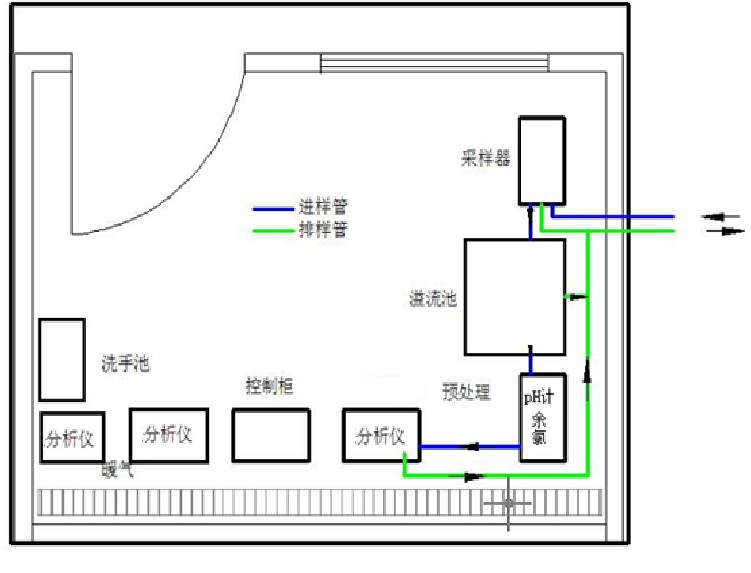

分析仪安装平面图

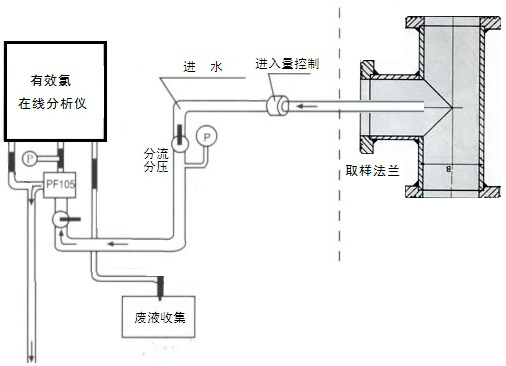

分析仪安装管路图
3.安装调试说明
3.1.应视现场情况决定预处理单元采用室内还是室外安装方式。
3.2预处理单元与主机的连接距离不能超过 3米。
3.3依据安装规范进行仪器的安装。
3.4仪器安装完成后，记录相关信息，根据使用说明书调试仪器。
（本仪表可立式安装，亦可挂墙安装。具体安装方式由工程技术人员视现场情况，做相应选择。）
数据传输

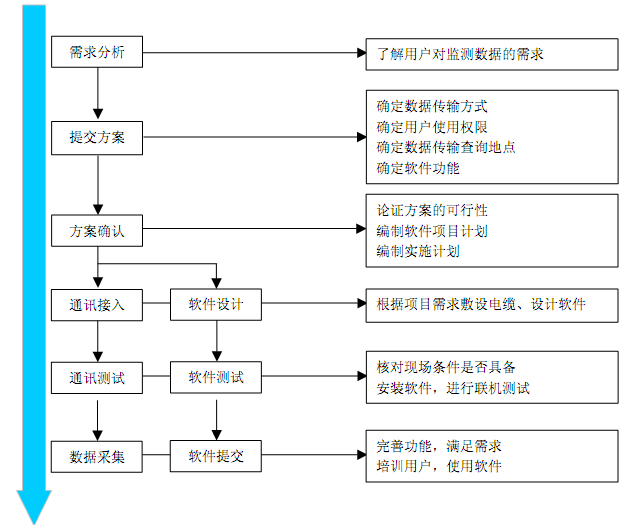

1.数据传输流程
数据传输流程
2.数据采集及组网
数据传输与组网图
为了简化对现场监控仪器的管理工作，数据采集器实现了对现场仪器的即插即用接口的支持，从而在现场能够快速构建适用于当前工况的监控系统，同时使用户能够任意添加或删除设备，并允许系统在无需用户干预的情况下按照硬件配置的改变而进行调整。
现场监控仪器均是提供数字信号输出的仪器， 如COD 在线分析仪、氨氮在线分析仪等。该类仪器提供基于RS485总线的协议或基于 RS232接口的串口协议等数字化协议，可以对仪器进行远程全数字化操作，这些操作包括：
a) 反控操作（启动测量、停止测量、启动校准、启动清洗）
b) 参数设定（变更量程、状态量设定、设定时钟、设定测量周期、设定继电器触发条件）
c) 状态反馈（测量数值、当前状态）

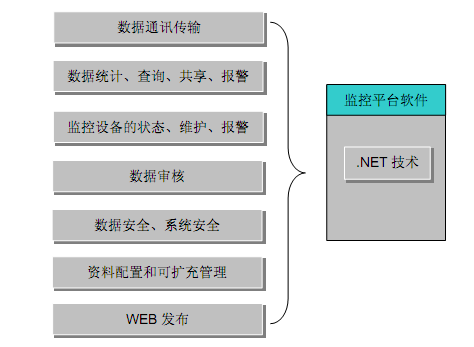

可实现的数据传输功能
售前、售后服务

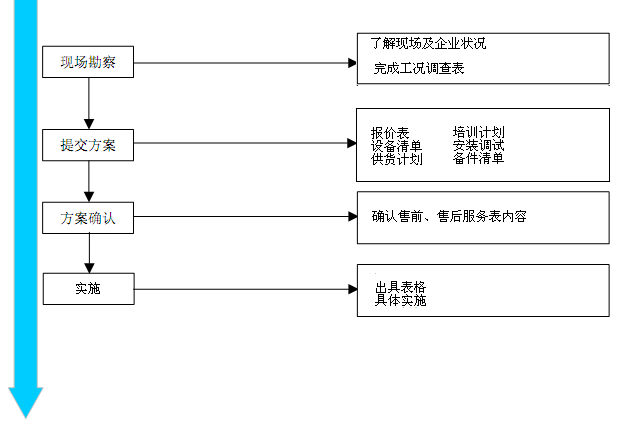

1.售前、售后服务流程
2.主要售前、售后服务实施
2.1报价表（见商务文件）
2.2设备清单
| 监测仪名称 | 型号/规格 | 生产厂家 |
| 钙离子在线分析仪 | Ca-8000 | 杭州慕迪科技有限公司 |
| 镁离子在线分析仪 | Mg-8000 | 杭州慕迪科技有限公司 |
| 水中硅在线分析仪 | Si-8000 | 杭州慕迪科技有限公司 |
| 水中钠在线分析仪 | Na-8000 | 杭州慕迪科技有限公司 |
| 水质在线监测数据软件 | 慕迪科技环保信息化平台V1.0 | 杭州慕迪科技有限公司 |
| 采、配水单元 | SAM-2000 | 杭州慕迪科技有限公司 |
| 在线pH计 | pH861带温度 | 杭州慕迪科技有限公司 |
| 自动采样器 | MD-80 | 杭州慕迪科技有限公司 |
2.3供货计划
所有上述设备在中标后且与用户确定好安装条件均可保证在一个星期内到货。
2.4安装调试
在与用户确定好安装条件后两个星期内完成设备安装与调试。
2.5培训计划
在安装调试完毕后，对业主进行现场技术培训，其培训内容以设备的使用手册为主，包括了如何使用，如何维护。
同时制定年度培训计划，至少每年组织业主到生产厂家进行一次免费的产品使用与维护培训。
2.6备件清单
| 备件名称 | 型号/规格 | 单位 | 数量 | 生产厂家 |
| 进样管 | 2X3 | 米 | 2 | 杭州慕迪科技有限公司 |
| 管接头 | SM6 | 个 | 2 | 杭州慕迪科技有限公司 |
| 过滤网 | 20目 | 个 | 2 | 杭州慕迪科技有限公司 |
| 定量管 | MD-DL | 个 | 2 | 杭州慕迪科技有限公司 |
| 硅胶管 | Φ6 | 米 | 2 | 杭州慕迪科技有限公司 |
| 工具 | 套 | 1 | 杭州慕迪科技有限公司 |
2.7服务队伍
公司在当地设有专门的办事处，其中人员配置如下
| 人员 | 数量 | 职能 |
| 经理 | 1 | 总管当地事务 |
| 销售人员 | 2 | 负责与业主进行任何与产品相关事务沟通 |
| 售前支持 | 1 | 提供售前技术支持 |
| 工程技术人员 | 3 | 负责售后安装、调试、维修、培训 |
