编制说明
应用于地表水的水质在线监测系统(以下简称水质在线监测系统)主要由以下三部分构成:
1. 监测室建设
2. 仪器选型
3. 仪器安装运行
为了方便说明及向用户明确各个主要环节的技术要求,基于上述三部分内容,我们在提交给您的技术方案中将细述为下述四部分:
第一部分 监测室规范要求
第二部分 监测仪配置选型
第三部分 仪器安装与调试
依照现场实际情况,按环保部门的要求,在指定排放口安装相关水质在线监测仪,对文件中要求的相关水质参数进行监测,以达到相关管理及监管部门对现场处理水质的实时监控和管理。
监测室规范要求

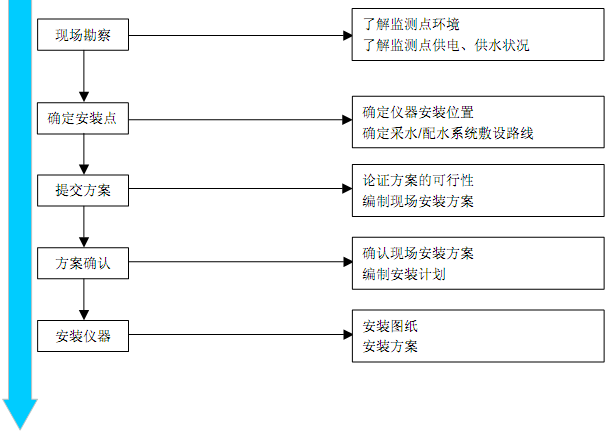

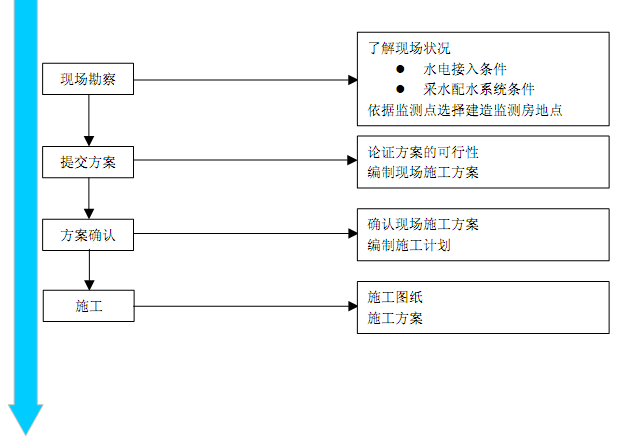

1、监测室规范流程
2监测室规范要求
2.1监测室的选址
监测室选址应遵循距离排放口取样点的就近原则,建议监测室与排放口取样点的直线距离不超过20m。也可以将监测室直接选在排污管的上方,这样可极大的节省空间,同时将取样点与监测房的距离降到很短。
2.2管道铺设
在监测室与取样点之间无任何障碍或监测室与取样点之间铺设的地面管道在与企业协商后确定不会对企业正常生产条件和环境造成影响的情况下,可将取样管和增加了套管保护的线缆直接铺设在地面上,一般距离地面10cm左右的高度。
管道铺设还必须确保水样的取样点与监测仪器的水样进口之间的落差不小于0.5米,目的是确保水样在检测完后能完全回流到源水处,进一步减少取样管道结冰的可能性。

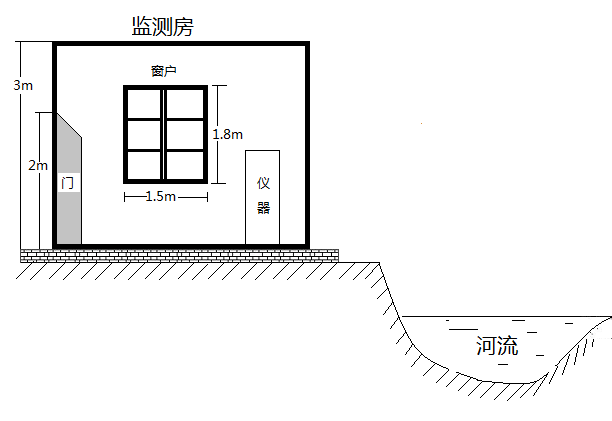

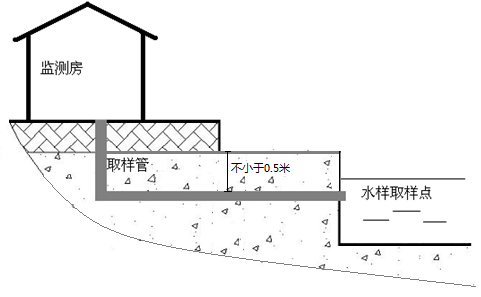

取样管形成落差图

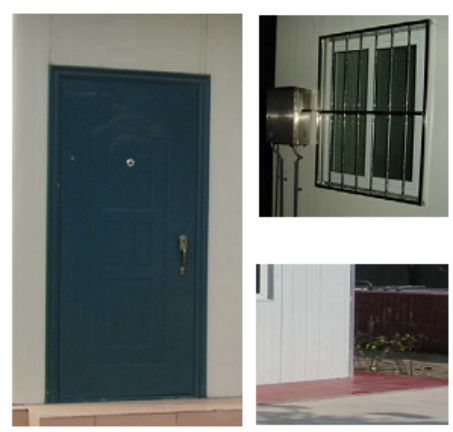

2.3监测室建设
监测室的结构材料必须符合监测用房所在区域的安全要求(如防火、防腐),一般宜采用厚度≥0.75cm彩钢板(钢板厚度≥0.5mm,填充泡沫密度≥12g/cm2),防滑瓷砖铺地;监测室具有密封性较好、结构牢固的窗户和门;监测室内具备监测仪正常工作所需的配套电气系统(含接地装置)、设备避雷系统和上下水系统。用房面积不小于7.0m2,并应保证室内净宽度不小于2.0m,净高不小于2.5m。

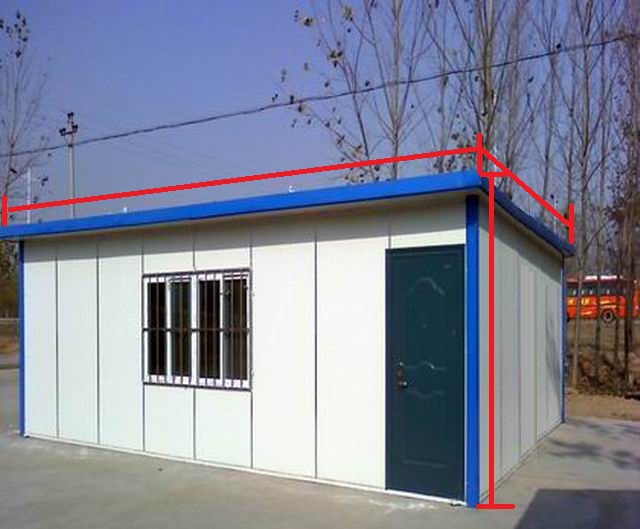

监测室图
监测室在建成后会提供供电系统,供电电压为AC220V,50Hz,电源容量不小于5kVA。电压稳定性达不到监测仪要求时,还会配置稳压电源;监测室内的在线监测系统和电气系统采用单独接地方式,接地电阻不大于1Ω;监测监测室内会安装暖气和空调,以保证室内环境温度、相对湿度等应符合工业自动化仪表工作条件的要求,其中空调设备能在停电恢复后自动启动;监测室内采用节能灯照明。
2.4监测室建设标准:
(1) 室内屋顶、楼板等施工完毕,不得有渗漏。
(2) 室内地面基层施工完毕,并已经完成了给水排水的施工工程。
(3) 在线仪表安装地点的基层达到允许的安装强度,无机械振动。
(4) 门窗已经安装完毕,仪器安装施工的所用道路通畅。
(5) 仪器前面板机箱开门处,应保留1M以上的维护保养的操作空间。
(6) 室内靠排水口一侧墙底部开一个ф100预留孔供管路走线。
(7) 室内装有冷暖空调,配有2kg以上压力的自来水接口。

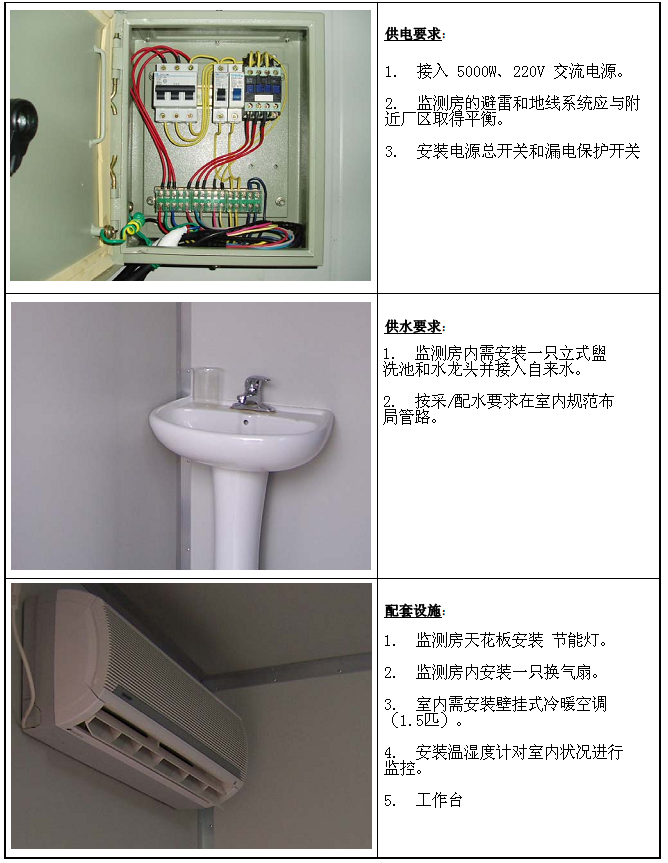

2.5监测室电气部分要求:
(1) 仪器应提供单独供电的交流电源,单相4匹漏电保护开关的配电盘
(2) 交流供电的电源应平稳可靠,供电电压AC90~264V;频率:50HZ±1%;容量:1KVA。
(3) 电源至在线仪表的供电方式采用单相3线方式,必须提供火线(L)、零线(N)、保护接地线(PE)。
监测仪配置选型
1.监测仪配置选型
根据地表水监测国家标准《地表水和污水监测技术规范》(HJ/T91-2002 )所规定进行参数配置。
2.监测仪、设备选型清单
根据用户的实际需求和现场考察的结果,特对水质在线监测系统进行如下配置选型:
监测仪名称 | 型号 | 生产厂家 | 备注 |
COD在线分析仪 | COD-8000 | 杭州慕迪 | |
氨氮在线分析仪 | NH3N-8000 | 杭州慕迪 | |
总磷在线分析仪 | TP-8000 | 杭州慕迪 | |
总氮在线分析仪 | TN-8000 | 杭州慕迪 | |
浊度在线分析仪 | SS-8000 | 杭州慕迪 | |
色度在线分析仪 | COL-8000 | 杭州慕迪 | |
采配水系统 | SAM-2000 | 杭州慕迪 | |
数据传输 | S01 | 杭州慕迪 |
3.监测仪、设备功能简介、性能参数及标准规范
3.1系统概述:
智能型水质监测站是由嵌入式系统控制的全自动在线水质多参数在线监测仪,可适用于多种水质如河水、地表水和工业废水。水样在通过预处理系统候,被泵入反应器里,首先注入掩蔽剂将干扰物质消除,接着调整溶液的pH值使得溶液具有合适的酸碱度,然后添加特性显色剂与水中酚进行显色反应,并测量反应物的吸光度;通过吸光度值和监测仪所存储的校正因数计算出样品中各个参数的浓度。
3.2系统特点:
l 可测定水中COD氨氮总磷总氮浊度色度等水质参数。
l 化学反应时间可以调整,测定过程及结果完全满足国家相关行业标准。
l 全进口器件及创新的分析流路设计和试剂配方保证了极高的测量重现性,目前测量重现性可达到5%。
l 全自动运行,无需人员值守,可实现自动调零、自动校准、自动测量、自动清洗、自动维护、自我保护、自动恢复等智能化功能
l 在线监测方式多样化,可实现人工随时测量、自动定时测量、自动周期性测量等测定方式。
l 自动漏液报警功能,当出现试剂泄露时,仪器自动报警,提示用户进行维护。
l 操作和维护及其简单,无需专业培训
l 电气部分和流体部分完全隔离,采用嵌入式控制系统,全自动运行。
3.3技术指标
● 测量方法:紫外法、光学比色法、电极法
● 测试量程:
COD:(0–500)mg/L
氨氮:(0-50)mg/L
总磷:(0–10)mg/L
总氮:(0-50)mg/L
浊度:0-2000NTU
色度:0-100倍
● 准 确 度:<10%
● 重 复 性:
COD<5%
氨氮<5%
总磷<5%
总氮<10%
其他<5%
● 测试方法:定时、等间隔、手动、连续测量。
● 校正方式:自动定时校正或手动校正。
● 预处理维护:自动进行清洗,或人工清洗。
● 日常维护:每三个月清洗一次外部取样泵的过滤网;每六个月清洗一次定量管或选择更换一次定量管;每三年可选择更换一次注射器和消解池;每一年更换一次预处理装置中的过滤模块。
● 自检系统:自我监测泄漏;仪器状态自我诊断。
● 模拟输出:4---20mA模拟输出
● 继电器控制:2路24V 1A继电器高低点控制
● 数据传输方式:4—20 mA、RS232、RS485
● 显 示:8.0寸大屏LCD显示,触摸屏,分辨率800×600
● 数据存储:一年有效数据
● 工作温度:+0~40°C
● 电 源:(220±20) VAC /(50±0.5) Hz
● 功 耗:约100 W
● 尺 寸:主机500 mm x 750 mm x 321 mm;
预处理500 mm x 750 mm x 321 mm
● 重 量:约70kg
监测仪安装与调试
1、监测仪安装与调试
2.监测仪安装

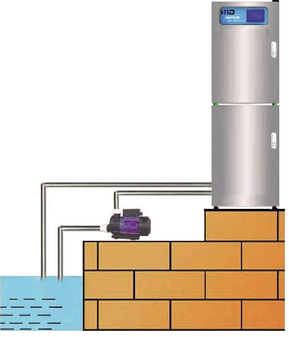

整体安装图

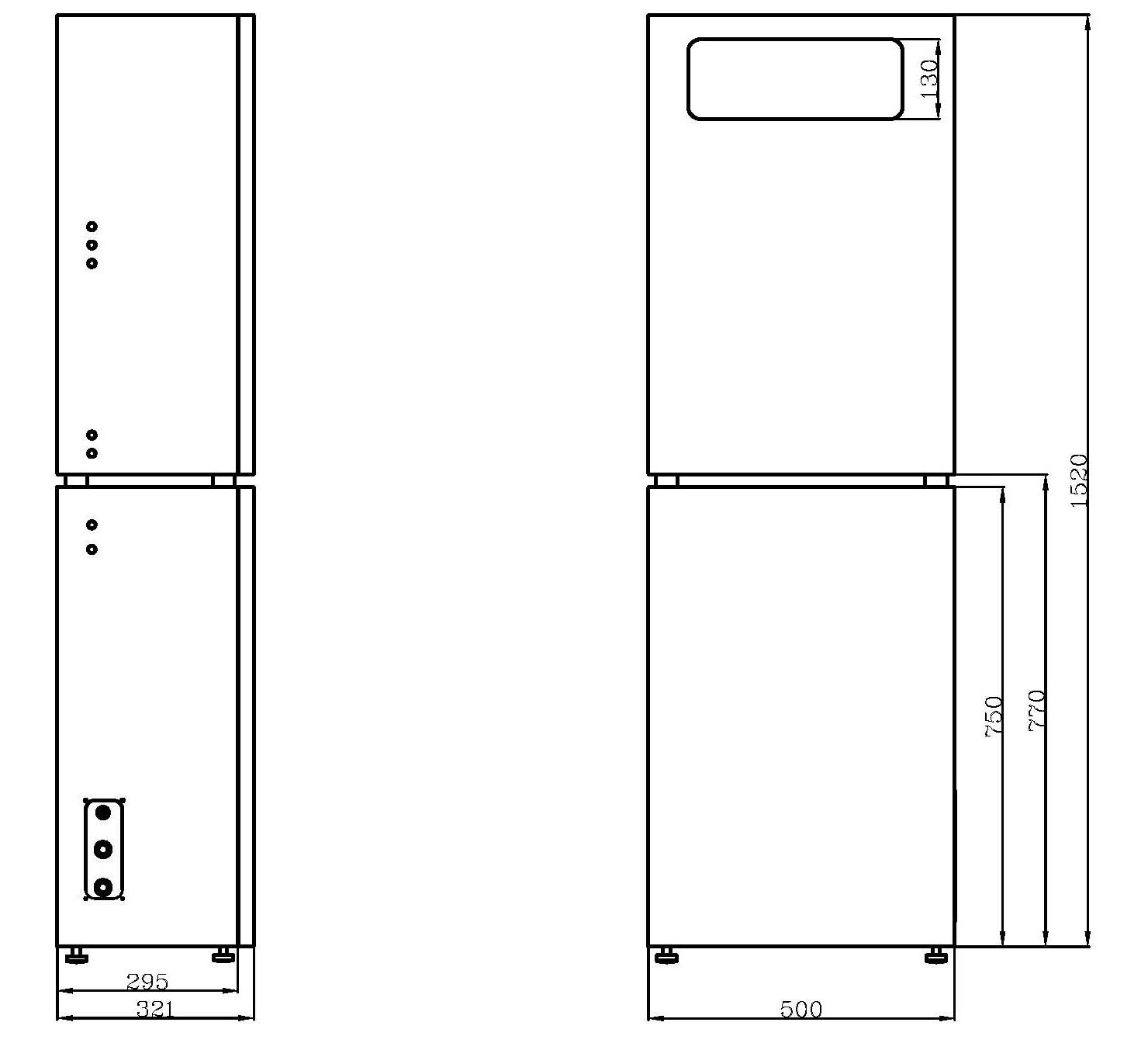

多参数监测仪机械尺寸

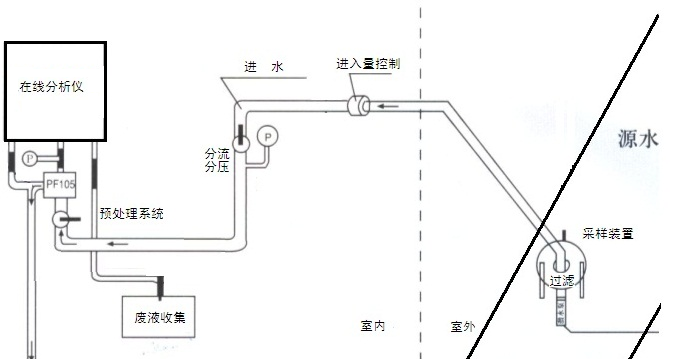

在线监测仪安装原理图
安装完成后监测室侧向图

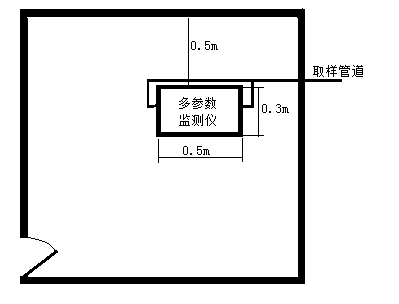

安装完成后监测室俯视图
3.安装说明
3.1.应视现场情况决定预处理单元采用室内还是室外安装方式。
3.2预处理单元与主机的连接距离不能超过 3米。
3.3依据现场水质情况选用相关规格的堰、槽,为监测排放口流量及相关仪器选型提供依据。
3.4依据安装规范进行仪器的安装。
3.5仪器安装完成后,记录相关信息,根据使用说明书调试仪器。
4.安装环境要求
4.1环境温度:5℃-40℃;相对湿度:<90%
4.2在线仪表应在室内安装.
4.3在线仪表安装位置,应能使仪表的排水口高于取水采样地点的水样液面。
4.4在线仪表应避免阳光直射,风吹雨淋、溅水。避免剧烈机械振动。远离腐蚀性、易燃易爆及有机性气体和强电干扰。
5.仪器外部辅料:
5.1每台仪器厂家标配:
(1)预处理装置一套。
(2)500mL试剂桶六个,盛试剂。
(3)2500mL试剂桶三个,盛回收液。
(4)500mL试剂瓶三个,盛标准溶液。
5.2用户现场准备:
(1)污水泵一台,220V,0.5kW,吸程3米或扬程6米,自吸泵或潜水泵均可,具体情况视工程现场而定。
(2)泵电源线长度为取样点至仪器内部距离。
(3)仪器电源线长度为配电盘至仪器内部距离。
(4)进样管长度为取样点至仪器距离。
(5)电源线护套管(ф20PVC)长度为污水泵至仪器距离。
(6)电源线护套管(ф20PVC)长度为配电盘至仪器距离。
(7)进样护套管(ф32PVC)长度为取样点至仪器距离。
(8)溢流管(ф20PVC)长度为仪器至漏或排水口距离。
(9)出水管(ф20PVC)长度为仪器至地漏或排水口距离。
(10)上述管道延长所需的直通(ф20PVC)若干个。
(11)上述管道拐弯所需的弯头(ф20PVC)若干个。
(12)上述管道垂直连接所需的三通(ф20PVC)若干个。
(13)上述管道连接过程中所需的PVC胶水一盒。
(14)去离子水20升。
(15)化学试剂配置过程中所需的98%分析纯硫酸至少两瓶、无水乙醇一瓶。
(16)化学试剂配置过程中所需的量筒、容量瓶、烧杯、移液管若干。
附录:
仪器安装附件材料规格表
材料名称 | 参数 | 规格 | 备注 |
4-20mA通信线 | 两芯RVVP(铜芯聚氯乙烯绝缘软线) | 2*0.2 mm2 | |
232串口通信线 | 三芯RVVP(铜芯聚氯乙烯绝缘软线) | 3*0.2 mm2 | |
水泵电源线 | 三芯RVV(铜芯聚氯乙烯绝缘软线) | 3*0.75 mm2 | |
自吸泵 | 吸程4-10(m) 扬程(根据安装现场具体距离购买,例如:现场20米那么购买扬程为25米) | 进出口直径25毫米 |
自吸泵与潜水泵两者二选一即可。 |
潜水泵 | 扬程(根据安装现场具体距离购买,例如:现场20米那么购买扬程为25米) | 进出口直径25毫米 | |
Pvc-U管 | 20mm*2mm | ||
Pvc-U弯头 | |||
Pvc-U固定球球阀 | 类型: 二通式 | ||
Pvc-U三通 | |||
Pvc-U活接 | |||
Pvc-U直通 | |||
Pvc-U 25mm转20mm接头 | |||
pvc胶水 | |||
生胶带 |
